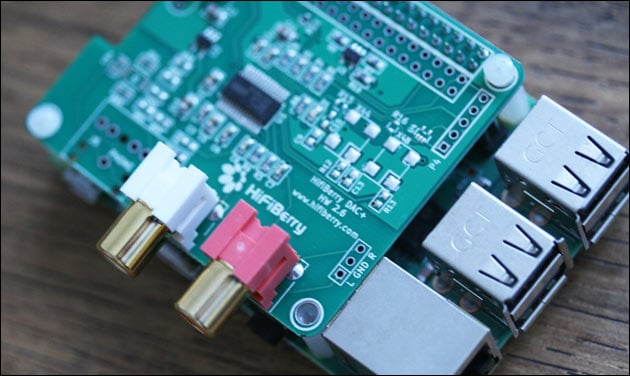

Das kleine HifiBerry Modul ist eine Soundkarte für den Raspberry Pi, das einfach oben auf die Platine gesteckt wird. Der HifiBerry Hat kann den etwas schwachen internen Soundchip oder einfache USB Soundkarten am Raspberry ersetzen und für eine ordentliche Musikausgabe sorgen. Neben der HifiBerry Karte enthält die Verpackung noch Schrauben und Abstandshalter aus Plastik: Damit wird die Soundkarte sicher auf der Platine befestigt. Wichtig ist aber, dass die Hifi-Berry Karte alle 40 Pins des Raspberry Pi (ab Model 1B) bedeckt.
Die HifiBerry Soundkarte gibt es in verschiedenen Varianten: Diese haben entweder nur einen Chinch-Ausgang oder einen zusätzlichen digitalen Toslink Anschluss. Für die Installation der Karte ist das aber nicht wichtig: Beide werden auf die gleiche Art aufgesetzt.

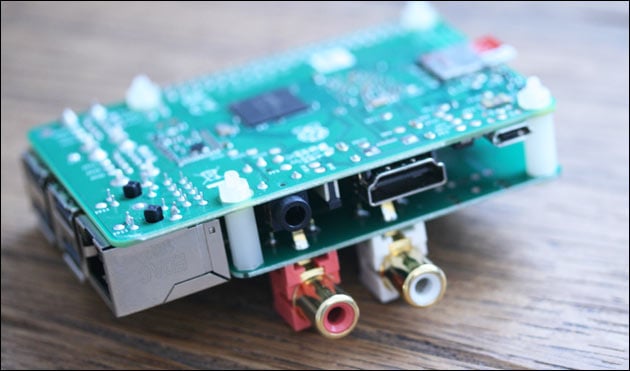

Zum Installieren der HifiBerry Soundkarte steckt man zunächst die beiliegenden, weißen Abstandshalter von oben durch die Platine des Raspberry Pi: Mit den ebenfalls beiliegenden Muttern werden diese auf der Unterseite festgeschraubt.

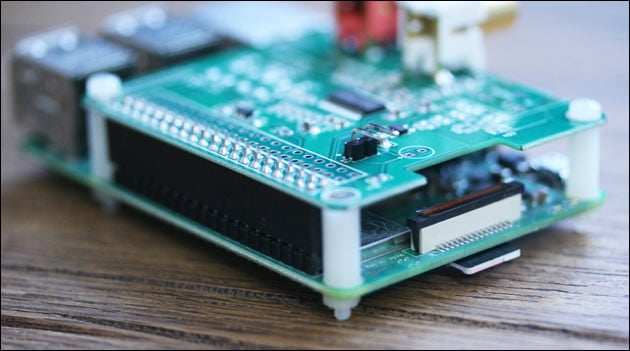

Anschließend setzt man die Soundkarte vorsichtig auf die Pin-Leiste des Raspberry, so dass alle GPIO-Pins abgedeckt sind. Mit den bei der Soundkarte beiliegenden Schrauben befestigt man die HifiBerry Karte jetzt an den Abstandshaltern: Die Platine hat dafür passend schon Aussparungen, durch die die Schrauben passen.
Während man unter Linux 3.x noch verschiedene Konfigurationsdateien anpassen musste, geht das unter Linux 4.x deutlich einfacher: Hier lässt sich die HifiBerry Soundkarte ganz einfach in der Datei “/boot/config.txt” aktivieren.
Dazu meldet man sich direkt mit Tastatur und Monitor oder per SSH am Raspberry Pi an: Anschließend bearbeitet man die Datei mit diesem Befehl:
sudo nano /boot/config.txt
Hier sucht man nach dieser eventuell verfügbaren Zeile: Diese muss deaktiviert werden, indem man sie mit einer Raute (#) am Anfang der Zeile aaskommentiert:
dtparam=audio=on
Die Zeile sollte danach so aussehen:
Mit dieser Zeile aktiviert man anschließend die HifiBerry DAC Karte für die alten Raspberry 1 Modelle und den Raspberry Pi Zero:
dtoverlay=hifiberry-dac
Neuere DAC+ Boards (für Raspberry 2 und neuer) werden stattdessen mit dieser Zeile aktiviert:
dtoverlay=hifiberry-dacplus
Die HifiBerry Digi/Digi+ Karten mit digitalem Ausgang werden mit dieser Zeile aktiviert:
dtoverlay=hifiberry-digi
Anschließend kann man mit den Tasten STRG + O die Datei speichern und mit STRG + W den Nano-Editor beenden. Mit dem Befehl “sudo reboot” muss der Raspberry anschließend neu gestartet werden. Um nach dem Neustart zu prüfen, ob die Karte tatsächlich richtig aktiviert wurde, hilft dieser Befehl:
aplay -l
Dies sollte dann eine Ausgabe wie hier (für das DAC+ Modul) ergeben:
