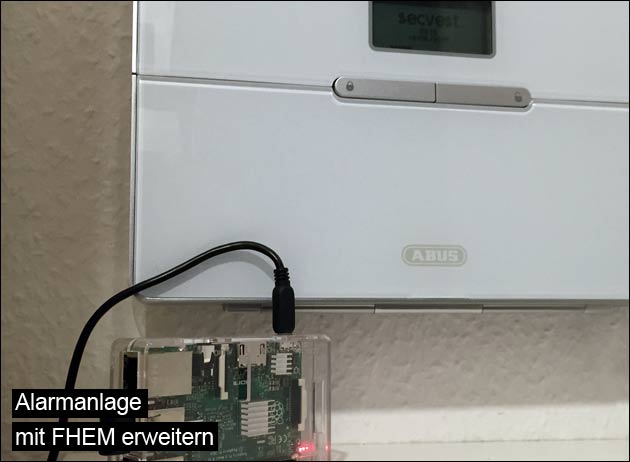

Alarmanlage mit FHEM Smart Home Server verbinden (z.B. Abus Secvest)

Der FHEM Smart-Home Server kann zahlreiche Aufgaben einer klassischen Alarm-Anlage übernehmen. Wenn aber bereits eine in Haus oder Wohnung installiert ist, wäre es doch schön, bei einem Alarm-Signal auch die FHEM Zentrale zu benachrichtigen: Schließlich steuert diese schon zahlreiche Funktionen im Haus und könnte dann eine zusätzliche Benachrichtigung per Push-Nachricht oder Sprachausgabe ausgeben – oder das Licht einschalten, um den Einbrecher zu verschrecken und die Nachbarn zu alarmieren.

Damit sichert man sein Haus oder die Wohnung auch indirekt doppelt ab: Selbst wenn der Einbrecher die Alarmanlage schnell findet und deaktiviert, sorgt der – vielleicht in einem ganz anderen Raum untergebrachte – FHEM Smart Home Server im Hintergrund dafür, dass trotzdem ein Alarm ausgelöst oder eine Meldung versandt wird.


Wie kann FHEM die Alarm-Anlage günstig ergänzen?

• Licht einschalten (mit günstigen Funksteckdosen)
• Rotes oder blaues Blinklicht simulieren (z.B. mit Philips hue)
• Sprachausgabe zur Abschreckung
• Warnhinweis als Push-Nachricht versenden
• Günstige Baumarkt-Rauchmelder als zusätzliche Sirenen nutzen


Viele dieser Funktionen lassen sich auch über die Alarmanlage selbst realisieren – für die Abus Secvest Alarmanlage gibt es auch schaltbare Steckdose, die bei einem Alarm das Licht anschalten können oder zusätzliche Sirenen, die auch ein Blinklicht besitzen. Mit über 100 EUR pro Steckdose oder zusätzlicher Sirene ist man bei einem bereits installiertem FHEM System für die Lichter-Steuerung aber deutlich günstiger und auch flexibler.


Vorraussetzungen, um die Alarmanlage mit FHEM zu ergänzen:

• Eine Alarmanlage mit Telefon-Anschluss (z.B. Abus Secvest 2way)
• Eine Fritzbox Fon (über die die Alarmanlage an das Telefonnetz angeschlossen ist)
• Ein laufender FHEM Server

Als Beispiel nehmen wir hier die Abus Secvest 2-Way Alarmanlage, für die es zahlreiche Sensoren gibt, die mit der Alarmanlage per Funk (868 MHz) kommunizieren. Allerdings funktioniert dieser Tipp auch mit allen anderen Alarmanlagen, die bei Aktivierung den Besitzer oder ein Sicherheits-Unternehmen per Telefonanruf informieren.

Alarm-Meldung der Alarmanlage in FHEM empfangen

Da es für die meisten Funk-Protokolle der Alarmanlagen keine Module für FHEM gibt, lässt sich das Auslösen von einem Fenster- oder Tür-Kontakt oder eines Bewegungsmelders in FHEM gar nicht erkennen: Während die Alarmanlage auf ein unbefugtes Eindringen reagiert, weiß FHEM nichts davon – wenn nicht zusätzlich ein kompatibler Melder angebracht wird.

Allerdings informieren viele verschiedene Alarmanlagen-Modelle einen gespeicherten Kontakt per Telefonanruf: Läuft die Verbindung der Alarm-Anlage über einen entsprechenden Fritzbox-Router, lässt sich dieses Signal von FHEM erkennen und dann selbstständig darauf reagieren: So kann FHEM dann selber einen gesprochenen Warnhinweis ausgeben, alle Lichter einschalten oder bei farbigen Lampen (z.B. Philips Hue) ein Blinklicht simulieren.

Call Monitor: Anruf der Alarm-Anlage in der Fritzbox erkennen

Damit FHEM auf einen ausgelösten Alarm reagieren kann, greifen wir auf den “Call Monitor” der Fritzbox zu: Dieser muss allerdings zunächst per Telefon aktiviert werden.

Anschließend muss der Fritzbox Call Monitor auch in FHEM definiert werden:

define Telefon FB_CALLMONITOR 192.168.1.1
attr Telefon event-on-change-reading event

Wie man Daten (z.B. ein neuer Define, Attribute oder Änderungen) in FHEM eingibt und was man beachten muss, zeigen wir in diesem Artikel!

Alarm-Anruf in FHEM erkennen

define Alarm notify Telefon {\
 if(ReadingsVal("Telefon","internal_number","") eq "56789"\
 && ReadingsVal("Telefon","external_number","") eq "017012312345") {\
 fhem ("set LAMPE on-for-timer 30") }\
}

FHEM wird jetzt benachrichtigt, wenn die Fritzbox mit der internen Nummer “56789” die externe Nummer “017012312345” anruft. Bei der Konfiguration der Fritzbox kann man nämlich den einzelnen Anschlüssen eine Nummer zuweisen: So kann man festlegen, dass die angeschlossene Alarmanlage immer mit der festgelegten Nummer heraustelefoniert.

Da der notify aber nicht zwischen “anrufen” und “angerufen werden” unterscheidet, kann man die Funktion auch sehr gut testen, indem man die interne Nummer einfach kurz anruft!

Rotes Blinklicht simulieren: Philips Hue oder roter LED-Strip

Um ein rotes Blinklicht, ähnlich wie bei einer Alarmanlage auch, zu simulieren, nutzen wir die farbigen LED Lampen aus der Philips hue Serie: Alternativ kann man auch die Osram Lightify Lichter oder andere aus FHEM steuerbare Lampen nutzen.

Für ein rotes Blinken ersetzen wir das “set LAMPE on-for-timer 30” aus dem oberen Notify gegen diesen Code:

define rot at +*{10}00:00:02 set HUEDevice rgb FF0000 ;;;;
sleep 1 ;;;; set HUEDevice off

Das schaltet die Hue Lampe “HUEDevice” insgesamt 10 Mal an, nach einer Sekunde wird sie wieder ausgeschaltet und nach einer Sekunde Pause erneut angeschaltet. Der komplette Code würde jetzt so aussehen:

define Alarm notify Telefon {\
 if(ReadingsVal("Telefon","internal_number","") eq "56789"\
 && ReadingsVal("Telefon","external_number","") eq "017012312345") {\
 fhem ("define rot at +*{10}00:00:02 set HUEDevice rgb FF0000 ;;;; \
 sleep 1 ;;;; set HUEDevice off") }\
}

Wer keine hue Lampen hat, kann auch mit einer Funk-Steckdose eine rote Glühbirne oder einen unauffällig verklebten, roten LED-Strip anschaltet und im Sekundentakt blinken lassen.

Push Benachrichtigung bei Alarm

Wenn man im FHEM Smart Home Server bereits die Möglichkeit eingebaut hat, Push-Mitteilungen auf das Handy oder Tablet zu schicken (z.B. mit dem kostenlosen Pushbullett Dienst), kann man sich zusätzlich bei einer Aktivierung der Alarmanlage mit einer Push Nachricht benachrichtigen lassen, dass ein Alarm ausgelöst wurde:

define Push Pushbullet j854dS63uktzwJh3H0aAR912kLMjFt4ub
set Push message Ein Alarm wurde ausgelöst! | Achtung

Ton- und Sprachausgabe bei ausgelöstem Alarm

Normalerweise reagiert die Alarmanlage bereits mit ihrer Sirene auf einen ausgelösten Alarm. Trotzdem lässt sich auch hier FHEM nutzen, um einen weiteren Alarm-Ton oder eine Sprachnachricht abzugeben. Wie man verschiedene Texte als Sprach-Ausgabe oder fertige MP3 Dateien über einen an FHEM angeschlossenen Lautsprecher abspielen lassen kann, zeigen wir in diesem Artikel.

Zusätzlich – das haben wir aber noch nicht getestet – lassen sich günstige Funk-Rauchmelder als zusätzliche Sirenen nutzen: Die Flamingo FA20 / FA21 Rauchmelder lassen sich mit einem an FHEM angeschlossenen RFXtrx433 Transceiver als Sirenen nutzen: die Sirenen der angemeldeten Rauchmelder lassen sich damit für ca. drei Sekunden mit einem “alert” Befehl auslösen:

set Rauchmelder alert

Um eine längere Sirenendauer zu erhalten, muss man den Befehl dann alle drei Sekunden wiederholen – in diesem Beispiel mit jeweils einer Sekunde Pause zwischen den Tönen:

define Alarm notify Telefon {\
 if(ReadingsVal("Telefon","internal_number","") eq "56789"\
 && ReadingsVal("Telefon","external_number","") eq "017012312345") {\
 fhem ("define sirene at +*{10}00:00:04 set Rauchmelder alert") }\
}

Der Befehl wird so 10 Mal wiederholt, die Sirenen aller angeschlossen Rauchmelder sind so also mit den Unterbrechungen für 40 Sekunden aktiv.

Dies ist auch praktisch, um Einbrecher zu verwirren: Der Eindringling kann so zwar die Alarmanlage ausschalten, die zwischenzeitlich durch FHEM aktivierten zusätzlichen Sirenen in den Rauchmeldern bleiben davon aber unberührt.
