VGA Anschluss: Kabel Steckerbelegung
VGA steht für “Video Graphics Adapter” oder “Video Graphics Array”, ein analoger Bildübertragungsmodus und Monitor-Anschluss der PC-Grafikkarte, der vor allem bei älteren Computern zu finden ist: Moderne Computer unterstützen heute neben VGA auch die digitalen Nachfolger DVI, DisplayPort oder HDMI. Sollte der Monitor oder Fernseher keinen VGA Anschluss haben, ist das Umwandeln der analogen VGA Signale auf digitale Signale für DVI oder HDMI komplizierter: Einfacher ist das Umwandeln von DVI auf VGA: Hier gibt es passende Kabel oder Adapter-Stecker mit den richtigen Anschlüssen. Sowie für diese DVI auf VGA Kabel gibt es auch passende Kabel für HDMI auf VGA: Beide sind aber unidirektional und funktionieren nicht als Adapter von VGA auf DVI oder HDMI!
VGA Anschluss

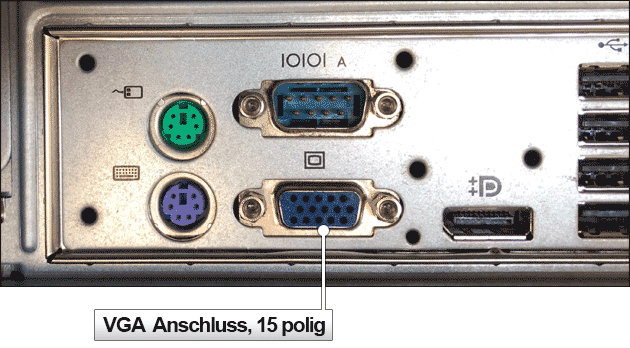

Die Grafikkarte hat auf der Rückseite des PC-Gehäuses einen blauen Ausgang (der VGA Anschluss), in die der VGA Stecker mit der Verbindung zum Monitor gesteckt wird. Dieser VGA Anschluss ist 15-polig und weiblich, braucht also einen männlichen Stecker, wie es bei VGA Kabeln auch die Regel ist.
Durch die Feststellschrauben an dem VGA Stecker kann das Monitor-Kabel arretiert und mit dem PC fest verbunden werden: Falsch eingesteckte oder schief sitzende Stecker können zu Farbstörungen oder Anzeige-Fehlern auf dem Bildschirm führen, darum ist das Festschrauben gerade bei dem VGA Anschluss ratsam.
VGA Stecker mit Kabel zum Anschluss des Monitors
Mit entsprechenden Adapter-Steckern lassen sich ältere VGA Bildschirme (meistens Röhren-Monitore) auch an moderne Grafikkarten anschließen, die nur noch über einen DVI Ausgang verfügen. Der Adapter sollte dabei ebenfalls an Kabel und Grafikkarte festgeschraubt werden.
Nutzt man einen LCD/TFT Flachbildschirm, sollte man allerdings ein digitales DVI Kabel wählen: Andernfalls wandelt die Grafikkarte das digitale Bildsignal des PC für die VGA Übertragung in ein analoges Signal um, der Monitor muss das analoge Signal dann zur Anzeige aber erst wieder digitalisieren.
VGA Steckerbelegung
Pin | Belegung / Funktion |
1 | Farbsignal Rot |
2 | Farbsignal Grün oder analoges Monochromsignal |
3 | Farbsignal Blau |
4 | ID2 (Monitor-Identifizierungsbit 2) |
5 | digitale Masse für DDC |
6 | Masse für Rot |
7 | Masse für Grün |
8 | Masse für Blau |
9 | nicht belegt |
10 | Masse-Sync-Signale |
11 | ID0 (Monitor-Identifizierungsbit 0) |
12 | ID1 (Monitor-Identifizierungsbit 1) |
13 | Horizontale Synchronisation |
14 | Vertikale Synchronisation |
15 | Digitaler Datenaustausch (Taktleitung) |
