ICE Tower Cooling Fan für den Rasberry Pi im Test

Der ICE Tower Cooling Fan ist kein gewöhnlicher Lüfter: Ähnlich wie bei einem Desktop-PC kommt er mit sehr großem Kühlkörper, um die Wärme der CPU abzuleiten. Ein zusätzlicher Lüfter pustet kühle Luft durch die Kühlrippen, um den Raspberry zu kühlen: Das funktioniert sehr gut, er senkt die Temperatur deutlich um bis zu 40°C. Der Cooling Tower ist für den Raspberry Pi 4B gedacht, funktioniert aber auch mit dem Pi 3: Dafür liegen zusätzliche Montage-Bügel bei.

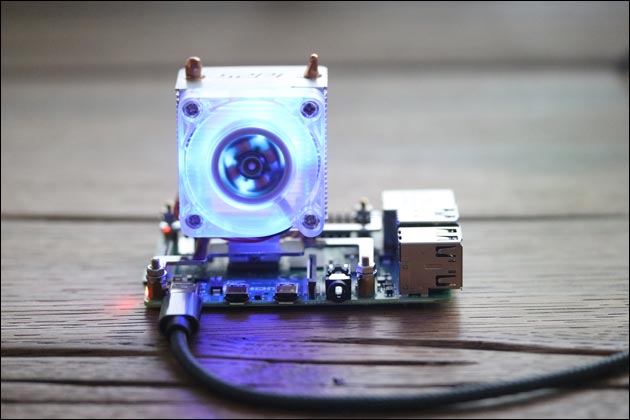

Der Kühler liegt auf dem Prozessor des Raspberry und wird mit den Bügeln am Raspberry festgeschraubt. Der große Kühlkörper des ICE Tower Cooling Fan würde wahrscheinlich alleine schon ausreichen, um die Temperatur der CPU zu senken. Versorgt man ihn mit Strom, dreht sich der Lüfter und wird von vier blauen LEDs beleuchtet: Das sieht nett aus, ist aber für viele Maker-Projekte eigentlich überflüssig.

Der Lüfter ist dafür aber angenehm leise und fast gar nicht zu hören. Außerdem verbraucht er nicht viel Strom: Laut Anleitung nimmt er 0,4W bei 5V (0,08A) auf, dafür ist die Kühlleistung sehr effektiv.

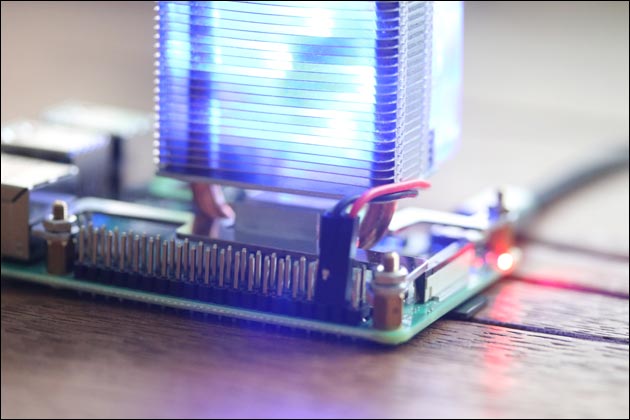

Der Lüfter funktioniert sowohl an dem 3,3V als auch 5V Pin des Raspberry: Die eingebauten Kabel reichen gut zu den GPIO Ports und versorgen den Lüfter darüber mit Strom, ohne dass man einen USB Port opfern muss. Das rote Kabel kommt dabei an den 3,3V Anschluss (Pin 1) oder den 5V Anschluss (Pin 2 oder 4). Das schwarze Kabel schließt man an einen freien Ground-Anschluss an: Dies kann zum Beispiel Pin 6 oder 9 sein – mehr dazu in dem Artikel “Belegung der GPIO Ports“.

Einmal angeschlossen, läuft der Lüfter ständig: Er lässt sich nicht ohne weiteres per Software ausschalten und nur bei Bedarf anschalten. Das ist in der Regel auch nicht nötig: Gerade der Raspberry Pi 4 wird sehr warm und kommt unter Last oft an die 80°C Grenze. Hier zeigt der Raspberry eine Warnung im Display an und drosselt die CPU Geschwindigkeit: So versucht der Chip, sich zu kühlen. Möchte man den Lüfter trotzdem ein- und ausschalten, hilft unsere Schaltung mit einem NPN Transistor.

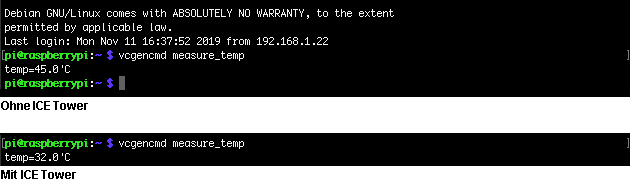

Im Test ohne Gehäuse auf einem Tisch wurde unser Raspberry Pi 4 genau 45°C warm: Dies bei 21°C Umgebungstemperatur und mit einem frisch installierten Raspbian Buster Lite, ohne weitere Software, die im Hintergrund läuft. Der ICE Tower Cooling Fan konnte die CPU hier auf 32°C abkühlen.

Den Lüfter gibt es bei Seeedstudio.com für 19,90 US$: Mittlerweile gibt es auch einen Nachfolger, der mit RGB-Beleuchtung kommt. Insgesamt ist der Kühler vor allem dann praktisch, wenn der Raspberry rechenintensive Aufgaben hat oder mit einfachen Kühlkörpern zu heiß wurde. Im Vergleich mit dem Pi Fan Shim ist er deutlich effektiver: Während ein Test-Raspberry mit dem Pi Fan Shim auf 66°C heruntergekühlt wurde, wurde er mit dem ICE Tower nur noch 47°C warm.
