Display für den Raspberry Pi: Anschließen und steuern

Durch den HDMI Port lassen sich alle aktuellen Fernseher und Monitore an den Raspberry Pi anschließen – es gibt aber auch spezielle, kleinere Displays, die zum Beispiel für die Anzeige einer Smart Home Zentrale genügen. Diese lassen sich entweder ebenfalls per HDMI anschließen, über die GPIO-Ports des Raspberry Pi oder per Flachbandkabel an den DSI Port wie das offizielle 7″ Raspberry Pi Display.

Display per HDMI Kabel anschließen

Der einfachste Weg ist der Anschluss an den HDMI Port: Das Display wird mit einem HDMI Kabel mit dem Raspberry Pi verbunden und mit Strom versorgt – anschließend sollte man direkt ein Bild sehen. Wenn das Display nicht immer an sein soll, lässt es sich zusätzlich noch per Software-Befehl deaktivieren, indem man das HDMI Signal des Raspberry abschaltet: Das Display schaltet sich dann (abhängig von Art und Modell) oft ab oder wechselt in einen Stromsparmodus.


HDMI Display ausschalten:

sudo /opt/vc/bin/tvservice -o


HDMI Display anschalten:

sudo /opt/vc/bin/tvservice -p

Schaltet sich der Monitor trotzdem nicht wieder ein, hilft in der Regel der Befehl „startx“, um die grafische Oberfläche zu laden – dies schaltet dann auch das HDMI Display wieder ein, falls „tvservice -p“ alleine nicht geholfen hat.

Display per GPIO Port anschließen

Nicht ganz so einfach ist das Anschließen über die GPIO Ports des Raspberry: Je nach Modell wird das Display dann direkt auf den Raspberry aufgesteckt oder hat noch eine Verlängerung, um es woanders zu platzieren. In der Regel braucht man zum Betrieb aber spezielle Treiber, die oft von den Herstellern als fertige Image-Dateien zum Kopieren auf SD-Karte und booten bereitgestellt werden – Vorsicht: Ein Update der Raspberry Firmware kann dann dazu führen, dass das Display nicht mehr funktioniert und man das Image wieder neu aufspielen muss!

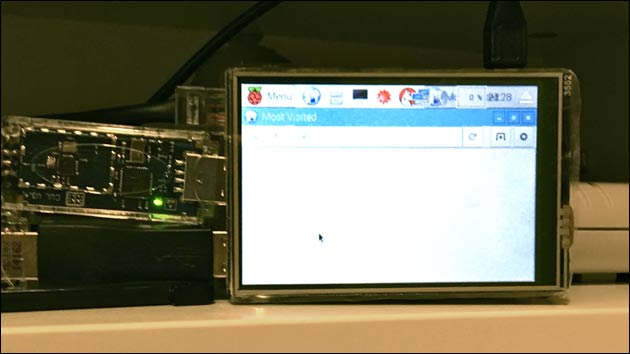

Rasperry Pi mit KeDei Display

Zusätzlich ist die Übertragung über die GPIO Ports nicht besonders schnell: Die Displays eignen sich daher eher zur Statusanzeige als zum Anschauen von Videos. Dafür sind die Displays aber sehr günstig: Wir hatten ein Display der Marke KeDei mit Touchscreen für unter 30 EUR testen können, brauchten dafür aber die Boot-Images von der Hersteller-Webseite. Je nach Anbieter und Treiber ist es bei den per GPIO Port angeschlossenen Displays aber nicht möglich, das Display per Software-Befehl zu deaktivieren: Das Display leuchtete bei uns ständig, selbst nach Herunterfahren des Raspberry.

Offizielles Raspberry Pi Display

Die für viele beste Lösung stellt wahrscheinlich das offizielle Raspberry Pi Display dar: Dieses wird nur mit zwei Kabeln für die Stromversorgung an die GPIO Ports angeschlossen und zusätzlich per Flachbandkabel für die Datenübertragung zum Raspberry: So bleiben die anderen GPIO Ports frei für andere Aufgaben, zum Beispiel zum Anschluss von LEDs oder Sensoren. Mit seinem großen 7″ Bildschirm ist das Display beinahe so groß wie kleine Tablets – nach dem Anschließen und Starten des Raspberry wird es auch direkt und ohne zusätzliche Treiber erkannt (im Test ein Raspberry Pi 3 mit aktuellem Raspbian Jessy und neuestem Pi-Update).

Das Display hat auf der Rückseite acht Schraubengewinde: Damit lässt es sich entweder mit beigefügten Abstandshaltern auf den Raspberry schauen oder mit M3 Gewindeschrauben an einem Schrank, Brett etc. befestigen. Wie man das Raspberry Pi Display anschließt, zeigen wir in diesem Artikel.

Genau wie ein HDMI-Display lässt sich auch das Raspberry Pi Display per Software abschalten, wenn man es nicht benötigt – ganz stromlos ist es dann aber trotzdem nicht, es verbrauchte im Test auch bei ausgeschaltetem Bildschirm noch ca. 0,5 Watt Strom.

Wie man das Raspberry Pi Display per Software ein- und ausschaltet, zeigen wir in diesem Tipp.
