FHEM: Günstiger Bewegungsmelder für das Smart-Home

Wenn das Smart-Home auch Bewegungen erkennen soll: Mit einem Funk-Bewegungsmelder kann man dem kostenlosen FHEM Server mitteilen, dass er zum Beispiel ein Licht einschalten soll, wenn man einen Raum betritt. Der Bewegungsmelder funktioniert in FHEM dabei wie ein ganz normaler Funk-Lichtschalter oder eine Funk-Fernbedienung: Er sendet, wenn eine Bewegung erkannt wird, den Befehl „On“, auf den man in FHEM dann reagieren kann. Nach einer voreingestellten Zeit sendet er dann einen „Off“ Befehl. Damit FHEM den Bewegungsmelder aber erkennt, braucht man einen 433 MHz CUL und die alternative Firmware.

Andere Möglichkeit: Bewegungsmelder direkt an den Raspberry Pi anschließen

Funk-Bewegungsmelder für FHEM

Wir haben zum Testen einen günstigen Bewegungsmelder von Intertechno, den PIR-1000 ausprobiert. Er wird mit zwei AAA Batterien versorgt und lässt sich dann ganz einfach in FHEM anlernen.

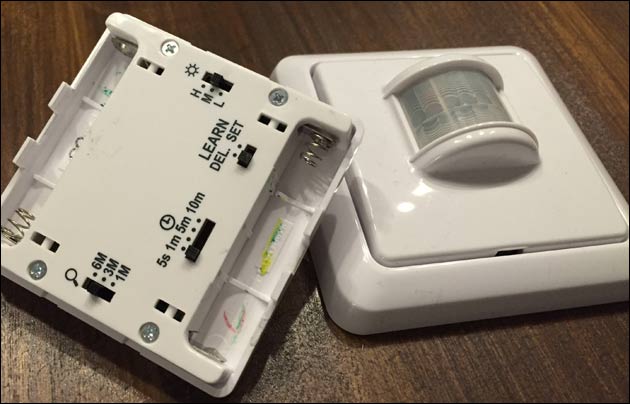

Zum Anlernen in FHEM muss an der Unterseite der Schalter „DEL / SET“ auf die Position „SET“ geschoben werden – FHEM legt dann automatisch einen neuen Funkschalter in der fhem.cfg Datei an, der über den Raum „IT“ oder über „Everything“ gefunden wird. Auf der Rückseite lassen sich noch die Licht-Empfindlichkeit Hoch – Mittel – Niedrig und der Erfassungsbereich: 1m, 3m und 6m einstellen, außerdem die Zeit, nach der der Bewegungsmelder automatisch ein „off“ Signal sendet.

Nachdem der Bewegungsmelder in FHEM erkannt wurde, sendet er bei jeder Bewegung ein „On“-Signal: Für FHEM ist das ganz so, als ob man einen Lichtschalter betätigt oder der Funk-Türsensor ausgelöst wird. Mit einem einfachen notify-Befehl lässt sich dann auf den Bewegungsmelder reagieren und zum Beispiel das Licht einschalten. Hier kann man dann zum Beispiel „on-for-timer“ damit das Licht automatisch wieder ausgeschaltet wird (falls der Melder nicht eine neue Bewegung erkennt).

Bewegungsmelder in FHEM definieren

define IT_0100100011101001010010101011001 IT 01001110101010010011000010 0 1001
attr IT_0100100011101001010010101011001 IODev CUL1
attr IT_0100100011101001010010101011001 alias Bewegungsmelder
attr IT_0100100011101001010010101011001 room IT,Flur

define act_on_Bewegung notify IT_0100100011101001010010101011001 {\
 if ("%" ne "off") {\
 	if($hour > 17 || $hour < 9) {\
 		fhem("set LICHT on-for-timer 75 ;;");;\
 	}}}


Wie man Daten (z.B. ein neuer Define, Attribute oder Änderungen) in FHEM eingibt und was man beachten muss, zeigen wir in diesem Artikel!

Zunächst steht oben der automatisch von FHEM angelegte "define", der den Bewegungsmelder anlegt. Anschließend folgt der notify-Befehl, der auf eine Änderung des Bewegungsmelders wartet: Sobald dieser "on" sendet, wird die Lampe "LICHT" für 75 Sekunden angeschaltet.

Wem die Einstellmöglichkeiten für die Helligkeit zu ungenau sind, kann in FHEM mehr vorgeben: Zum Beispiel, dass der Bewegungsmelder das Licht nur zu einer bestimmten Uhrzeit einschalten kann - oder alternativ nur zwischen Sonnenuntergang und Sonnenaufgang. In dem Beispiel schaltet der Melder das Licht jetzt nur ein, wenn es nach 17 Uhr und vor 9 Uhr morgens ist.
