Einfache, günstige 1,70 EUR Alarm-Sirene für den Raspberry Pi

Um mit dem Raspberry Pi eine eigene, kleine Alarmanlage zu bauen, hilft neben einem Bewegungsmelder eine Alarmsirene, mit der man im Alarmfall einen lauten Ton ausgeben kann. Eine sehr günstige, schon fertige Sirene ist zum Beispiel in diesem Tür-Öffnungssensor eingebaut: Für etwa 1,20 EUR bekommt man einen 90db lauten Piezo-Signalgeber der sich am Raspberry Pi mit 3,3V über einen freien GPIO Port betreiben lässt.

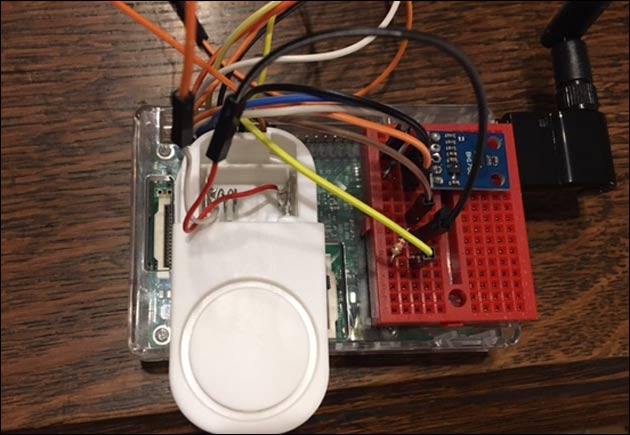

Zum Umbau ist nicht viel nötig: Es müssen lediglich die Batterien zur Stromversorgung entfernt und hier eine Verbindung zum Raspberry eingebaut werden: Schaltet man jetzt den GPIO Port, an dem der Plus-Kontakt angeschlossen ist, ein, wird die Sirene aktiviert.


» Tür-Öffnungssensor bei eBay kaufen

Von diesem kleinen, aber sehr günstigen Öffnungssensor braucht man nur den Teil mit der Elektronik: Fehlt der Magnet-Kontakt und ist der Schalter auf „on“ gesetzt, wird der Alarmton automatisch aktiviert, sobald der Sensor von dem Raspberry mit Strom versorgt wird – alternativ kann man den Ein-/Aus-Schalter noch mit etwas Lötzinn überbrücken, damit man die Sirene nicht mehr per Schalter abschalten kann.


Sirene mit dem Raspberry Pi verbinden

Um die Sirene mit dem Raspberry zu verbinden, benötigt man ein Kabel für die Stromversorgung, dass an einen freien 3,3V Port des Raspberry angeschlossen wird: In unserem Beispiel an Port 1. Ein zweites Kabel wird an einen GND-Port des Raspberry angeschlossen, damit Strom fließen kann – mehr zu den verschiedenen GPIO Ports zeigt unsere Übersicht hier.

Schaltet man den Raspberry jetzt ein, liefert er direkt Strom und die Sirene wird aktiviert. Um sie aber auch per Software steuern zu können, nuntzen wir noch einen NPN Transisor „S8050“. Bei diesem wird der mittlerle Pin mit einem 1kOhm Widerstand mit dem Raspberry (in unserem Beispiel Pin 10 – GPIO-Port 15) verbunden, die beiden äußeren Pins werden mit dem GND-Kabel verbunden.

Anschließend lässt sich der GPIO Port des Raspberrys per Software ein- und ausschalten, um die Sirene zu aktivieren. Dazu schaltet man den GPIO Pin 10 ein oder aus, zum Beispiel mit Python.


Sirene am Raspberry Pi per Python-Skript aktivieren

Dieses Python-Skript aktiviert, wenn es gestartet wird, den GPIO Pin 15, der die Sirene mit Strom versorgt. Nach einer Wartezeit von drei Sekunden wird der Pin wieder abgeschaltet und die Sirene verstummt.

Um das Skript zu speichern meldet man sich direkt oder per SSH am Raspberry Pi an und aktiviert mit dem Befehl „nano sirene.py“ den Texteditor Nano. Nachdem man den Code eingefügt hat, kann man es mit STRG + O speichern und den Editor mit STRG + X beenden.

import RPi.GPIO as GPIO
import time
GPIO.setmode(GPIO.BOARD)
GPIO.setup(15,GPIO.OUT)

GPIO.output(15,GPIO.HIGH)
time.sleep(3)
GPIO.output(15,GPIO.LOW)

Zum Starten des Skriptes und zum Aktivieren der Sirene braucht man jetzt nur den Befehl „sudo python sirene.py“ einzugeben.


Sirene am Raspberry mit FHEM aktivieren

Um den Pin 10 mit FHEM einschalten zu können, muss man die FHEM Konfiguration um diese Zeile erweitern:

define RPIPin10 RPI_GPIO 15

anschließend kann man di folgenden Attribute setzen, um sie als Ausgang zu definieren und so ein- und ausschalten zu können:

attr RPIPin10 alias Alarmsirene
attr RPIPin10 direction output

In einem Alarmfall kann man die Sirene jetzt mit diesem Befehl aus FHEM heraus aktivieren:

set RPIPin10 on

Wenn sie nur eine begrenzte Zeit aktiviert werden soll, lautet der Befehl:

set RPIPin10 on-for-timer 10

Dies schaltet die Sirene nach 10 Sekunden wieder automatisch aus.
